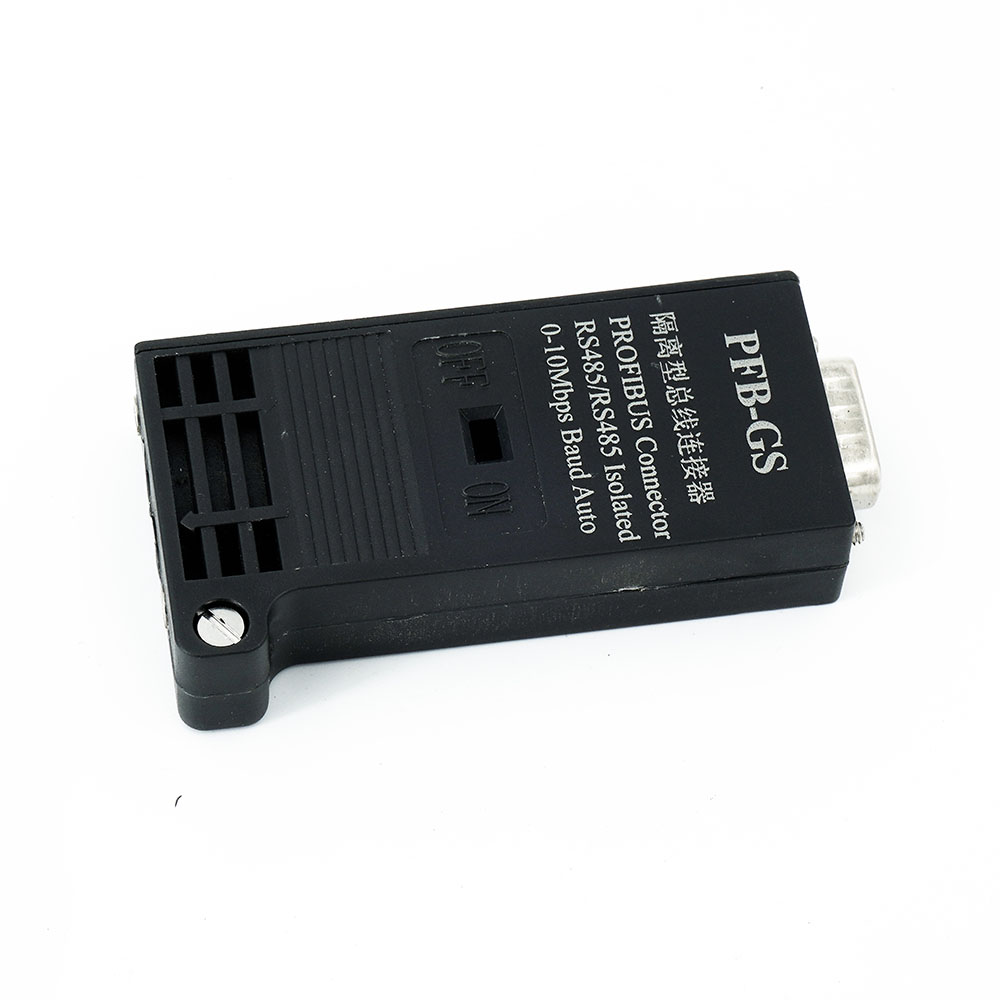

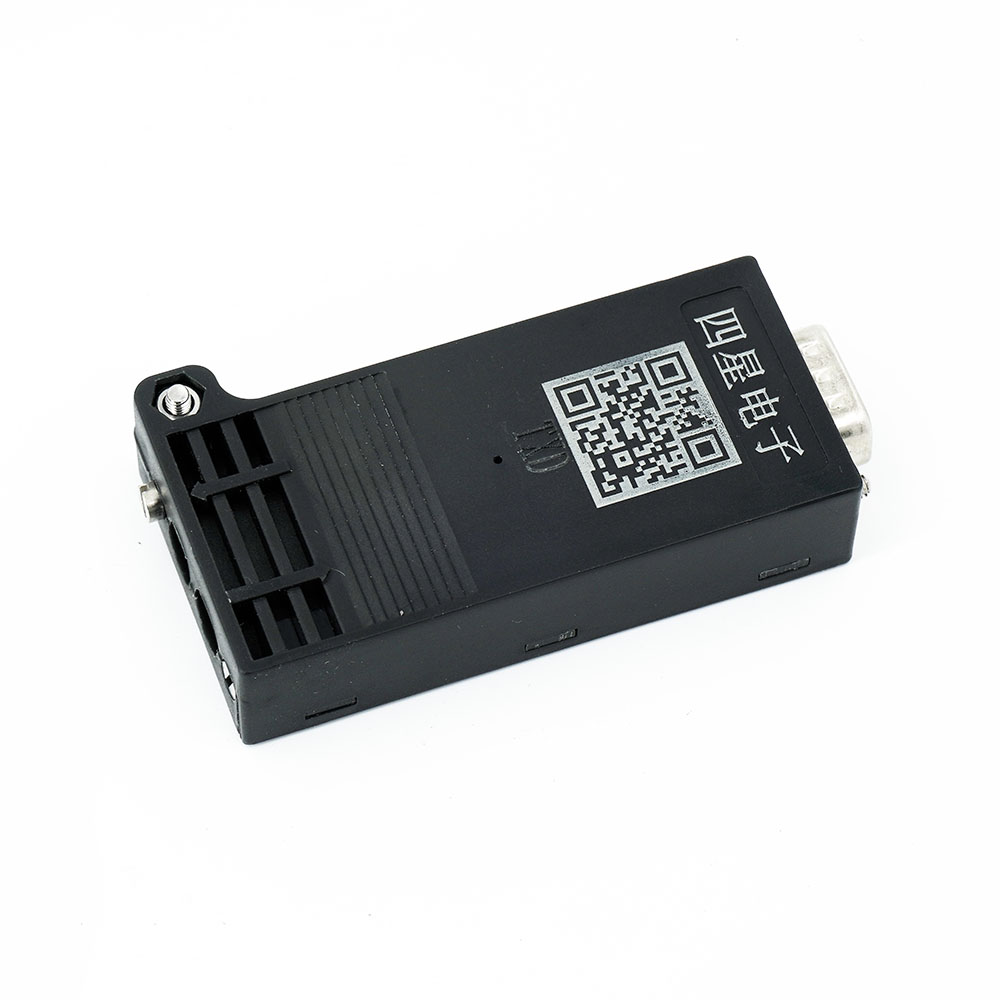

產品簡介

180度安裝的隔離型防雷PROFIBUS總線連接器，還可外接電源。當設備的PROFIBUS插座輸出的電能不足時，可外接24VDC給PFB-GS供電，其它功能用途和技術參數同PFB-G，直接替代傳統的非隔離總線連接器。

技術參數

●  隔離電壓：1500VDC，電源對RS485和RS485對RS485全隔離。

●  電源：自動選擇設備的編程口或PROFIBUS-DP插座（DB9F孔座）的7腳（+）和2腳（-）提供的24VDC±10%電源供電，或6腳（+）和5腳（-）提供5VDC±10%電源供電，有其一即可滿足PFB-GS正常工作。

●  當設備的PROFIBUS/MPI/PPI插座DB9F的7腳和2腳沒有24VDC電源輸出，6腳和5腳輸出的5VDC電源的電流較小時，可在PFB-GS上外接24VDC電源給其供電。

●  功耗：約0.7W。

●  通信速率：0～10Mbps無延時自動適應。

●  集成終端和偏置電阻、電源和數據通信指示燈。

●  各個傳輸速率下通信電纜允許的最大長度符合PROFIBUS標準：

●  一段總線上最多可掛32個PFB-GS，加裝PROFIBUS中繼器或集線器可增加至數百個站點。

●  隔離后的RS485端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV），符合標準：ITU-TK20/21、VDE 0433。同時具有±15KV ESD（靜電）保護。

●  自恢復過流保護，隔離后的RS485端口能承受高達60V的持續電壓引起的持續過電流。

●  工作溫度：-40～+85℃工業級工作溫度。

●  外形尺寸：75mm×17mm×34mm（長×寬×高），重量：50克。

● 安裝方式：直接插入設備的PROFIBUS/MPI/PPI標準插座（DB9F孔座）。

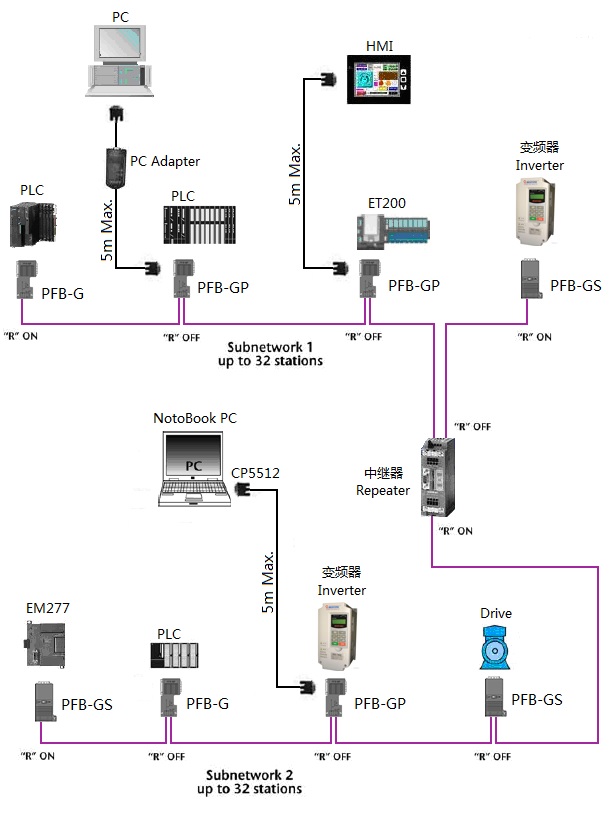

應用拓?fù)?/span>
