標準以太網口參數

接口類型

標準RJ45連接器。

傳輸速率

100/10Mbit/s自適應。

網口自適應

網口具有 MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。

最大傳輸距離

五類4芯雙絞線（Cat.5）100 米。

連接指示

以太網端口狀態指示燈。

網口協議

符合 IEEE802.3，100Base-TX和10BASE-T以太網標準。

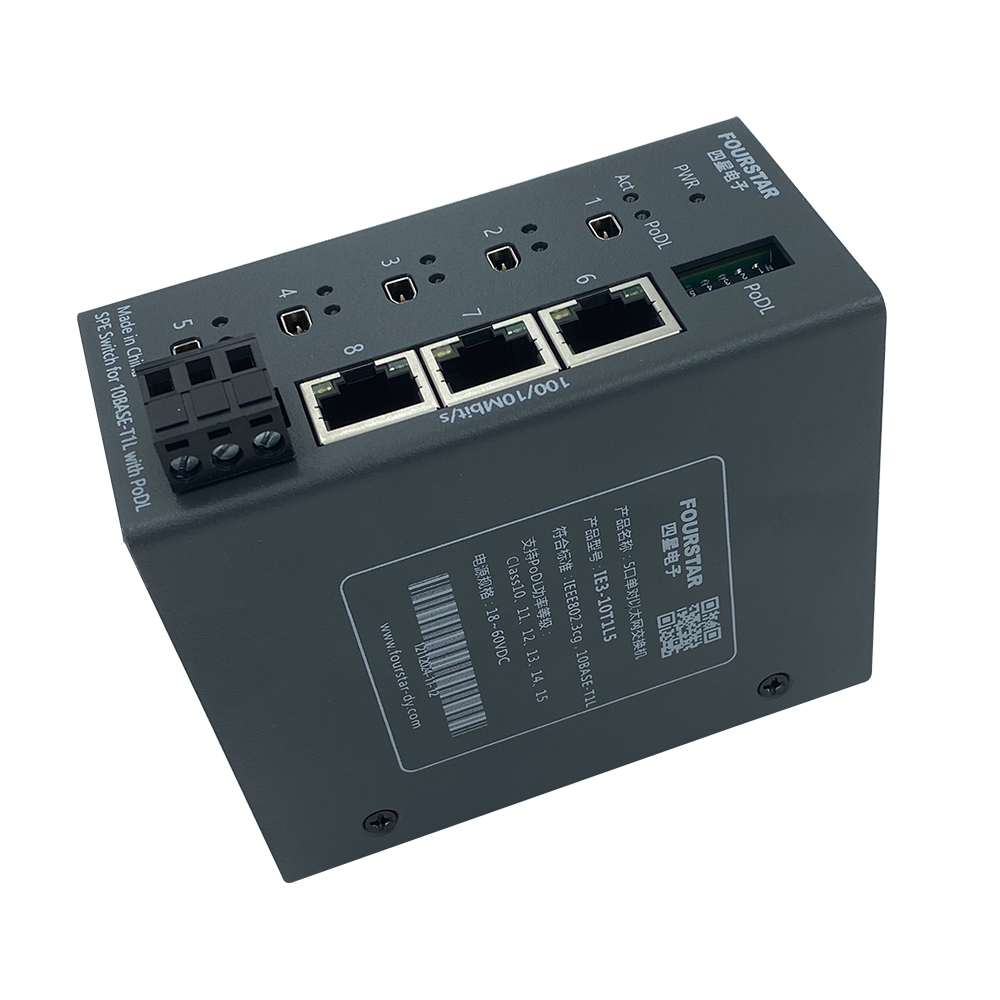

網口數量

3個RJ45端口。

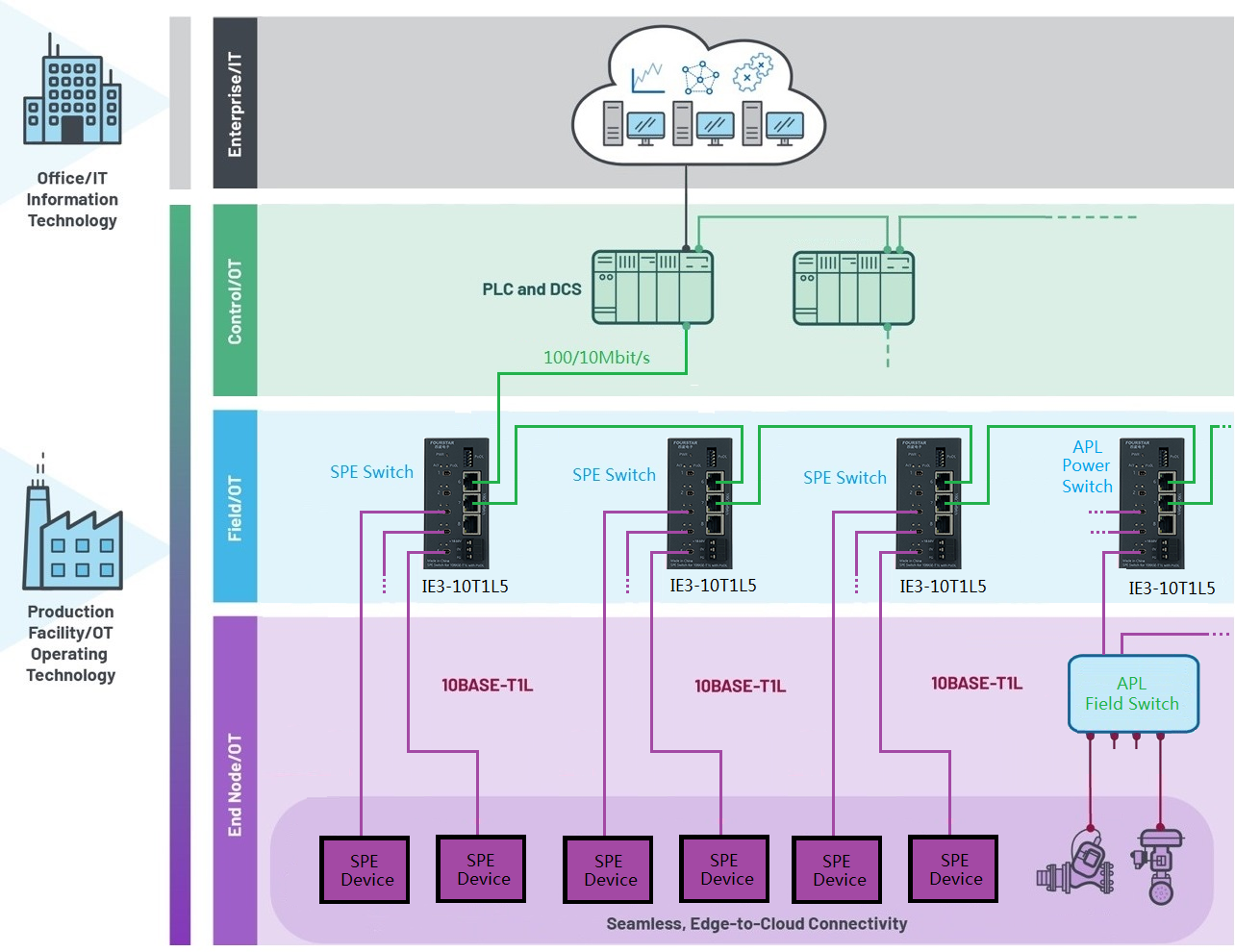

單對以太網口參數

接口類型

符合IEC63171-2標準的SPE連接器。

傳輸速率

10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。

傳輸介質

SPE單對雙絞線電纜，26AWG（0.14mm²）～ 14AWG（2mm²）。

最大傳輸距離

1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。

連接指示

SPE端口狀態指示燈和PoDL指示燈。

PoDL功率等級

支持PoDL供電，輸入電源電壓為24VDC時支持功率等級Class10、11、12，輸入電源電壓為54VDC時支持功率等級Class13、14、15。每個SPE口的PoDL輸出功率最高可達79W。

SPE端口數量

5個SPE端口。

SPE通訊協議

IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link   IE、POWERLINK 等。

通用參數

工作電壓

18～60VDC之間任意電壓，帶電源極性接反保護和浪涌保護，產品內部經DC/DC隔離模塊將外接電源與內部電路隔離。

功率

不使用PoDL供電時功率不大于3W，使用PoDL供電時總功率為所有受電設備功率之和再加40%以上的富余量。

接口隔離

網口之間相互隔離，網口與SPE口之間隔離，網口與電源端口隔離，隔離電壓1500VDC。各個SPE端口之間、SPE端口和輸入工作電源端口之間沒有電隔離（公共PoDL電壓）。

防護等級

IP20

工作溫度

-20℃～+75℃。

外形尺寸

85mm×50mm×100（長×寬×高），重量450克。

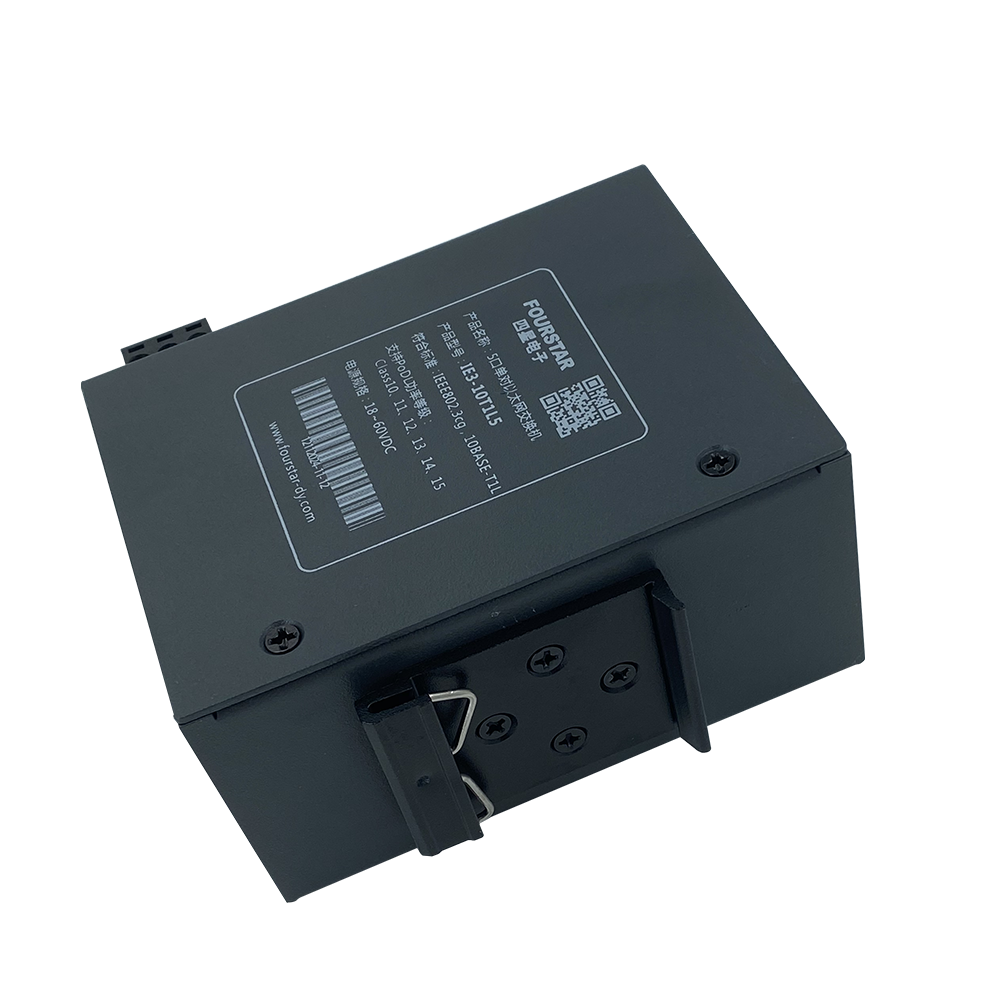

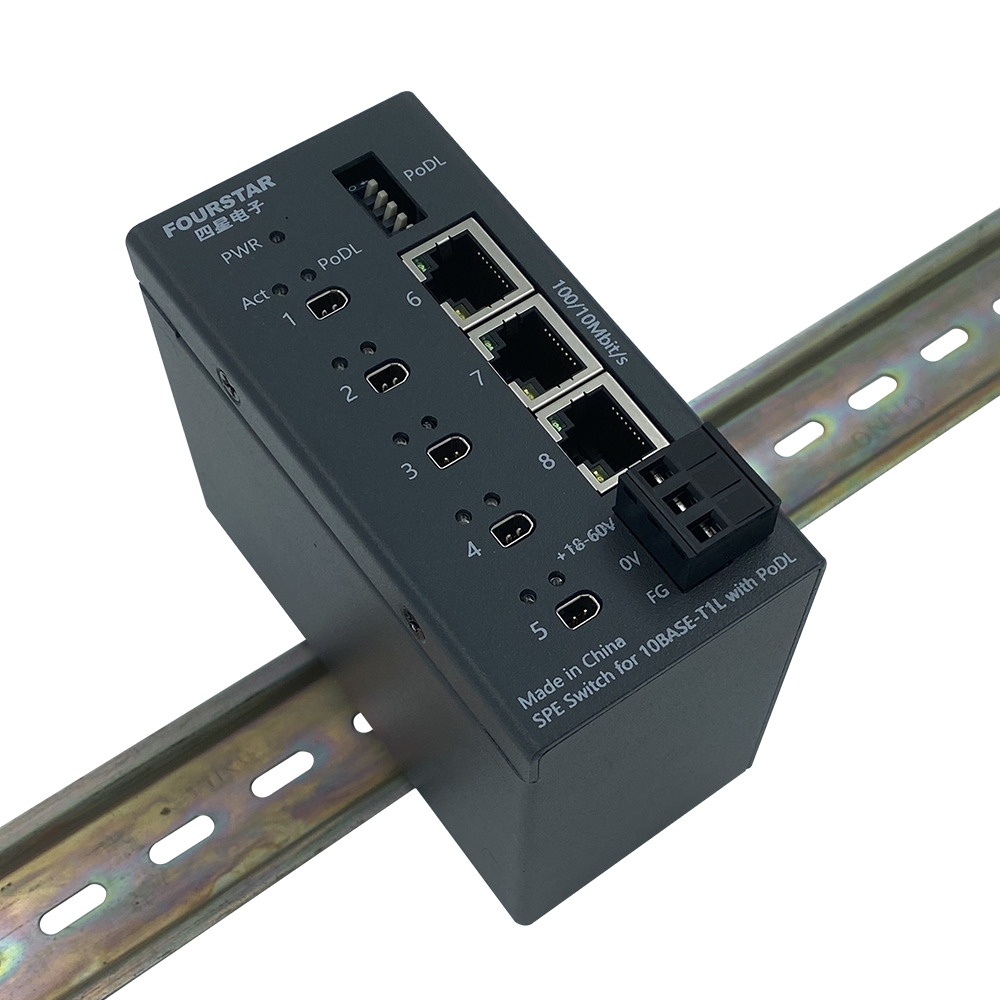

安裝方式

DIN35mm標準導軌安裝。
