紡織機械中經常需要西門子S7-200系列PLC與變頻器組成RS485通訊網絡，傳統的做法是將PLC和變頻器的RS485通信口直接相連組成網絡，實際應用發現對于一些干擾較惡劣的工業現場，特別是使用西門子MM4XX系列變頻器時，通訊常常產生誤碼、死機甚至燒RS485口的故障，系統的可靠性大大降低。對于架空線路，若遭雷擊則很可能使總線上的所有設備損壞！

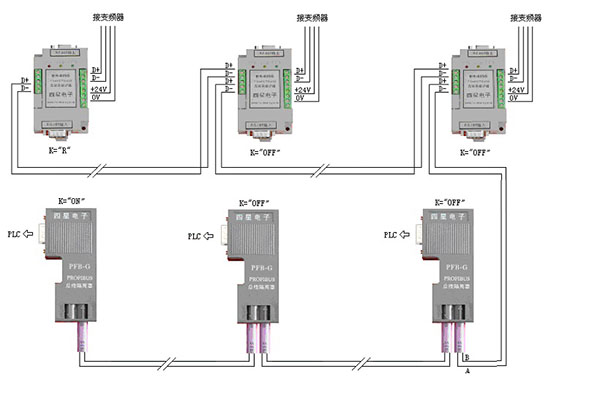

解決以上問題的最簡單有效的辦法是在PLC和變頻器的RS485通訊口加裝帶浪涌保護的RS485光電隔離器以消除地線環路的干擾和變頻器特有的瞬態過電壓等干擾，下圖是采用德陽四星電子技術開發中心生產的PFB-G總線隔離器和BH-485G隔離器組成的PLC和變頻器通訊網絡，由圖可見，所有設備的RS485口均被隔離，整個通訊線路被浮空，有效的抑制了干擾的進入，也徹底解決了由于設備接地問題而引起的串?dāng)_，使系統的可靠性得到很大提高。

PFB-G直接插在PLC的RS485口（DB9F）上，工作電源由PLC通信口的7腳和2腳的24VDC供給無需另接電源，BH-485G為標準導軌安裝結構，安裝在變頻器機柜中，24VDC工作電源可取自變頻器的24VDC電源輸出端子，安裝非常方便。該方案已在工程中大量使用，實踐證明效果十分理想。
